Tipos de suspensión activa (I). Hidractiva 3 para Citroën C5

En un sistema de suspensión ideal, la posición de las ruedas siempre debería permanecer inalterable respecto a la carrocería. Las diferentes suspensiones activas tienen como finalidad controlar la dureza de la amortiguación.

En los sistemas hidráulicos y neumáticos también se controla la altura del vehículo dependiendo de las variaciones del peso y del estado de la calzada. Para ello se requieren sistemas electrónicos y electromecánicos. A lo largo de este y los próximos posts se van a describir tres ejemplos de este tipo de suspensión: la Hidractiva 3 del Citroën C5, la Neumática del Audi A8 y la Adaptativa DCC del VW Golf.

En este primer post vamos a estudiar la denominada suspensión Hidractiva 3.

Hidractiva 3 del Citroën C5

Este tipo de suspensión permite variar automáticamente la distancia al suelo en función de la velocidad. Dispone de dos posiciones, sport y confort, que modifican automáticamente la dureza de la amortiguación. Con estas modificaciones, permite una mayor estabilidad, gracias al descenso del centro de gravedad 15 mm delante y 11 detrás, reduciendo el consumo. En firmes deteriorados, el sistema permite elevar la altura del vehículo hasta 13 mm.

La Hidractiva 3 facilita escoger entre dos posibilidades de suspensión, permitiendo pasar, alternativamente y en tiempo real, de un tarado blando, en el que se da prioridad al confort, a uno duro para ganar en estabilidad, todo ello teniendo siempre en cuenta la conducción y el perfil de la carretera.

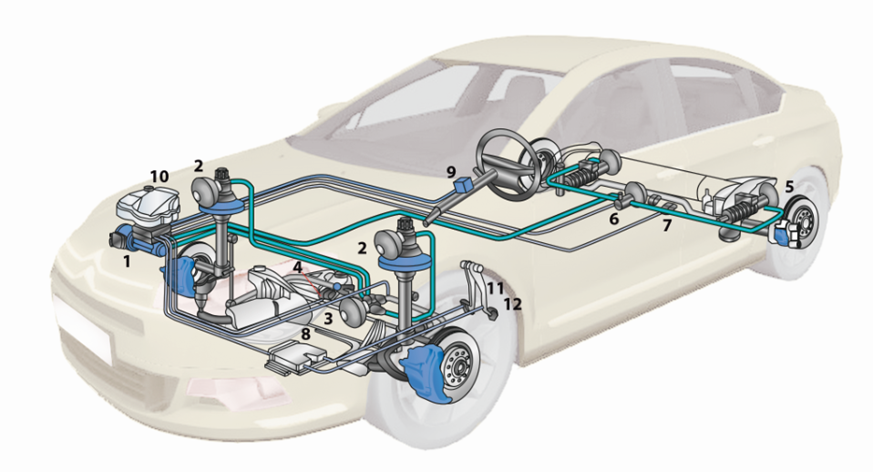

Los elementos principales que intervienen en este sistema son:

1. Bloque hidroelectrónico integrado.
2. Elementos portadores delanteros.
3. Regulador de rigidez delantero con su esfera.
4. Sensor de altura delantero.
5. Cilindros hidroneumáticos traseros.
6. Regulador de rigidez trasero con su esfera.
7. Sensor de altura trasero.
8. Unidad de mando.
9. Sensor de medición del ángulo del volante.
10. Depósito de líquido hidráulico.
11. Sensor de posición del pedal del acelerador.
12. Sensor de presión de frenado.
-Una red hidráulica simplificada.

Suspensiones activas - Parte 1 en Blogmecanicos


El principio de funcionamiento de estos sistemas se basa en una corrección de altura variable dependiendo de la cantidad de aceite que se introduce en los cilindros, y de una absorción de las oscilaciones de la suspensión mediante la compresión y expansión del gas que se incorpora en la esfera.

Suspensiones activas - Parte 1 en Blogmecanicos

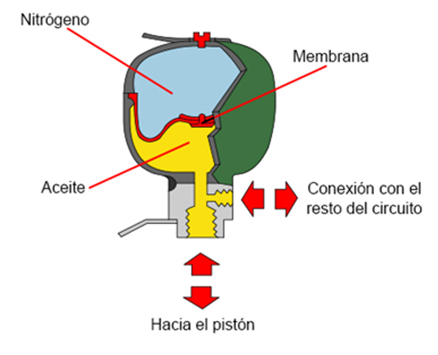

Dichas esferas son básicamente un acumulador hidráulico, el cual dispone de dos cámaras separadas por una membrana, una de ellas está cargada con gas nitrógeno, mientras que la otra está comunicada con el circuito hidráulico. La presión del nitrógeno se mantiene constante en el tiempo, lo que da una conservación completa de sus propiedades.



Cada eje está equipado con una tercera esfera para la flexibilidad, y de un regulador de rigidez para las leyes de amortiguación y la conmutación de la esfera suplementaria. El principio consiste en aislar a estos elementos para obtener un estado sport o en activarlos para obtener el estado confort, basándose en las informaciones recibidas por los sensores de altura, del volante de dirección, de la presión de los frenos y del régimen motor, a través de la red multiplexada.


Suspensiones activas - Parte 1 en Blogmecanicos
